Mythen und Fakten zu Hochkantwicklungen

Obwohl hochkant gewickelte Spulen aufgrund ihrer optimalen Eigenschaften für bestimmte Anwendungen bei Ingenieuren immer beliebter werden, sind sie im Vergleich zu herkömmlichen Runddrahtspulen nicht unbedingt die erste Wahl. Ingenieure können die Vorteile von Hochkantspulen maximieren, indem sie Faktoren wie Drahtverfügbarkeit, Fertigungskomplexität und Leistungsvorteile sorgfältig abwägen, so dass sie alle Herausforderungen im Beschaffungs- und Produktionsprozess effektiv meistern können.

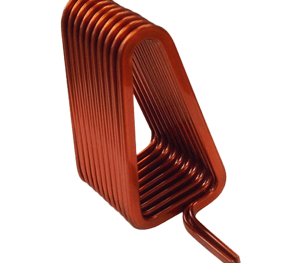

Die Leistung elektrischer Spulen hängt von verschiedenen Faktoren ab, unter anderem von der Art des für die Wicklung verwendeten Drahtes. Traditionell wird für die Wicklung von Spulen bevorzugt Runddraht verwendet. Das Aufkommen von hochkant gewickelten Spulen (dem Englischen entsprechend auch Edgewise Spulen genannt) mit Flachdraht hat jedoch neue Möglichkeiten und Überlegungen für die Spulenauslegung und -herstellung mit sich gebracht.

Flachdraht ist nicht gleichbedeutend mit hochkant gewickelten Spulen

Lassen Sie uns ein häufiges Missverständnis ausräumen: Nur weil eine Spule mit Flachdraht gewickelt ist, bedeutet das nicht automatisch, dass sie hochkant gewickelt wurde. Flachdraht kann auch auf der breiten Seite gewickelt werden, wobei ähnliche Verfahren wie bei Runddraht angewandt werden. Dies führt in der Regel zu einer kurzen Zykluszeit bei relativ geringen Kosten.

Je nach Anwendung bietet Flachdraht einige deutliche Vorteile gegenüber Runddraht. Wie der Name schon sagt, hat Flachdraht einen rechteckigen Querschnitt, der im Vergleich zu Runddraht einen höheren Packungs- oder Füllfaktor ermöglicht. Das bedeutet, dass auf gleichem Raum mehr Windungen untergebracht werden können, was zu einer höheren Leistungsdichte und einem besseren Wirkungsgrad der Spule führt. Das gilt vor allem für Spulen, die mit einer Lage konzipiert sind.

Überlegungen zur Beschaffung

Bei der Beschaffung von Draht für die Spulenwicklung gibt es einige wichtige Unterschiede zwischen Runddraht und Flachdraht. Runddraht ist bei vielen Lieferanten und Herstellern erhältlich. Er kann leicht in verschiedenen Materialien, wie Kupfer oder Aluminium, und in verschiedenen Stärken beschafft werden. Ausserdem ist Runddraht häufig in Standardgrössen auf Lager und kann schnell für die Produktion beschafft werden.

Für Flachdraht hingegen sind möglicherweise spezialisierte Lieferanten oder Hersteller erforderlich. Die Verfügbarkeit von Flachdraht kann je nach den erforderlichen Abmessungen und Materialien variieren. Ingenieure müssen unter Umständen eng mit Drahtlieferanten zusammenarbeiten, um sicherzustellen, dass die gewünschten Spezifikationen erfüllt werden.

Bei der Beschaffung von Flachdraht für hochkant gewickelte Spulen müssen Vorlaufzeiten, Mindestbestellmengen und mögliche Anpassungsanforderungen berücksichtigt werden.

Herstellung kantengewickelter Spulen

Die Herstellung von hochkant gewickelten Spulen mit Flachdraht ist im Vergleich zu Spulen aus Runddraht ein komplizierterer Prozess. Der Flachdraht muss sorgfältig ausgerichtet und gestapelt werden, um die gewünschten Abmessungen für die Spule zu erreichen, was Präzision erfordert, um die Gleichmäßigkeit und strukturelle Integrität zu erhalten. Für die genaue Ausrichtung und das Aufwickeln des Flachdrahtes sind oft spezielle Automatisierungsanlagen erforderlich. Darüber hinaus läuft der Wickelvorgang in der Regel langsamer ab als bei Runddrahtspulen, was zu längeren Produktionszyklen führt (siehe Video). Ausserdem müssen die Drahtenden für Anwendungen wie Statoren oder Motoren oft gebogen werden, was den Einsatz eines speziellen Biegewerkzeugs erfordert. Ebenso können Flachdrahtspulen zusätzlichen Isolierungs- und Imprägnierungsverfahren unterzogen werden, um die Wicklungen zu schützen und die Gesamtleistung und Langlebigkeit der Spule zu verbessern.

Das Beispiel dieser chinesischen Wickellinie für Flachdrahtspulen zeigt die deutlich niedrigere Produktionsgeschwindigkeit beim Hochkantwickeln.

Leistung und Effizienz

Die Verwendung von Flachdraht in hochkant gewickelten Spulen bietet mehrere Leistungs- und Effizienzvorteile im Vergleich zu herkömmlichen Runddraht-Spulen. Der höhere Packungsfaktor von hochkant gewickelten Spulen ermöglicht eine höhere Leistungsdichte, d. h. auf gleichem Raum kann mehr Leistung erzeugt oder übertragen werden. Dies kann besonders bei Anwendungen von Vorteil sein, bei denen Grösse und Gewicht kritische Faktoren sind. Ausserdem führen der geringere Widerstand und die höhere Induktivität von Flachdrahtspulen zu geringeren Verlusten und einem besseren Wirkungsgrad.

Der geringere Widerstand führt zu einer geringeren Verlustleistung in Form von Wärme, während die höhere Induktivität eine bessere Energiespeicherung und -übertragung ermöglicht.

Diese Faktoren tragen in bestimmten Fällen zu einer verbesserten Leistung und Effizienz von hochkant gewickelten Spulen bei.

Ist eine edgewise gewickelte Spule immer leistungsfähiger?

Nein, ganz und gar nicht. Es ist wichtig zu wissen, dass auch mit dünnem Runddraht (etwa 0,3 mm und darunter) zufriedenstellende Füllfaktoren erreicht werden können. Der dünnere Drahtdurchmesser trägt dazu bei, das Vorhandensein von Lufteinschlüssen zwischen den Windungen zu verringern. Andererseits ist die Herstellung von hochkant gewickelten Spulen mit mehreren Lagen komplexer und der Füllfaktor ist nicht unbedingt besser. Während Edgewise-Spulen ideal für Hochleistungsanwendungen sind, die grössere Querschnitte erfordern, sieht das Szenario bei kleinen Spulen oder anderen Anwendungen anders aus. Ingenieure müssen sich daher darüber im Klaren sein, dass die Leistungs- und Effizienzvorteile von hochkant gewickelten Spulen je nach Anwendung und Betriebsbedingungen variieren können.

Fazit für Ingenieure zum Thema Hochkantwickeln

Eine hochkant gewickelte Spule ist die erste Wahl für Hochleistungsanwendungen, die eine einzige Wicklungslage erfordern. Die Verwendung von Flachdraht ermöglicht einen höheren Packungsfaktor, d. h. es können mehr Windungen auf demselben Raum untergebracht werden. Dies führt zu einer höheren Leistungsdichte und einem besseren Wirkungsgrad der Spule. Ausserdem haben hochkant gewickelte Spulen einen geringeren Widerstand und eine höhere Induktivität, was zu geringeren Verlusten und besserer Leistung führt. Bei der Verwendung von Flachdraht sind jedoch die zusätzlichen Fertigungsschritte und Beschaffungsüberlegungen zu berücksichtigen.

Zusammenfassend lässt sich sagen, dass Ingenieure die spezifischen Anforderungen ihrer Anwendung sorgfältig prüfen sollten, um festzustellen, ob hochkant gewickelte Spulen mit Flachdraht die optimale Wahl sind. Sie bieten zwar mehrere Vorteile, aber die zusätzlichen Fertigungsschritte und die Schwierigkeiten bei der Beschaffung können in bestimmten Szenarien die Vorteile überwiegen. Es ist von entscheidender Bedeutung, die Kompromisse abzuwägen und eine fundierte Entscheidung auf der Grundlage der spezifischen Anforderungen der Anwendung zu treffen.
